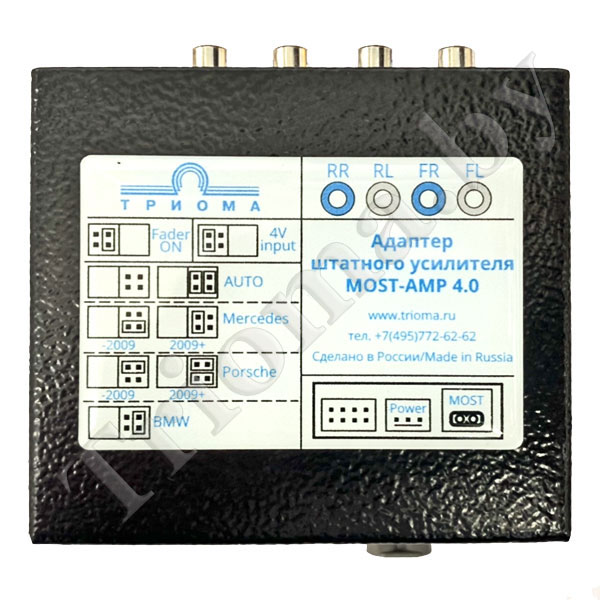

Адаптер усилителя Most-AMP 4.0

Адаптер Most-AMP 4.0 позволяет сохранить в аудио-системе автомобиля штатный усилитель и акустику при замене штатного головного устройства на нештатное. При этом полноценно работают Громкость, Баланс и все частотные регулировки, а также псевдорегулировка «Фадер», реализуемая путем измерения уровней сигналов в реальном времени. Особенность работы «Фадер» описана ниже.

Адаптер позволяет использовать нештатные головные аппараты с действующими значениями напряжения на их RCA-выходах от 1V до 4V.

Предназначен для магнитол автомобилей:

Mercedes Benz (до 2009 и после 2009)

Porsche (до 2009 и после 2009)

BMW (e60, e70, f10, f30 и т.п.) ~ 2002-2017

Работа адаптера:

При включении установленного головного аппарата и появлении на его управляющем выходе “Remout” напряжения адаптер Most-AMP в течение 1-2 секунд инициализирует интерфейс MOST, включает штатный усилитель, устанавливает громкость в оптимальное значение, а регулировки “Высокие”, “Низкие”, “Баланс” и “Фадер”- в среднее положение. Аналоговый вход адаптера включается на прием внешнего стереосигнала с действующим значением 1V или более 2V (в зависимости от наличия джампера в положении “4V input”).

Таким образом, звуковой сигнал с линейных выходов магнитолы оцифровывается и через оптический интерфейс попадает в штатный усилитель, при этом нормально работают встроенные в магнитолу регулировки – Громкость, Высокие, Низкие, Баланс.

Если псевдо-регулировка “Фадер” не активирована

В этом случае регулировка “Фадер” будет неэффективной (задние и передние динамики будут работать как при среднем положении Фадер). При желании использования этой регулировки следует на входы адаптера Most-AMP подключить RCAвыходы переднего канала, а задние динамики отключить от штатного усилителя и подключить к задним выходам мощности устанавливаемой нештатной магнитолы.

Если псевдо-регулировка “Фадер” активирована

Адаптер вычисляет амплитуды сигналов и определяет разницу между уровнями переднего и заднего каналов путем измерений в реальном времени и по этим данным

определяет текущее значение регулировки Фадер.

Имеется ряд особенностей:

для регулировки используются всего три ступени “вперед” (Front) и три ступени

“назад” (Rear).

регулировка осуществляется с небольшим запаздыванием (примерно 1-2 секунды).

измерительная часть алгоритма отключается при малых сигналах (в этом случае сохраняется последнее установленное значение регулировки).

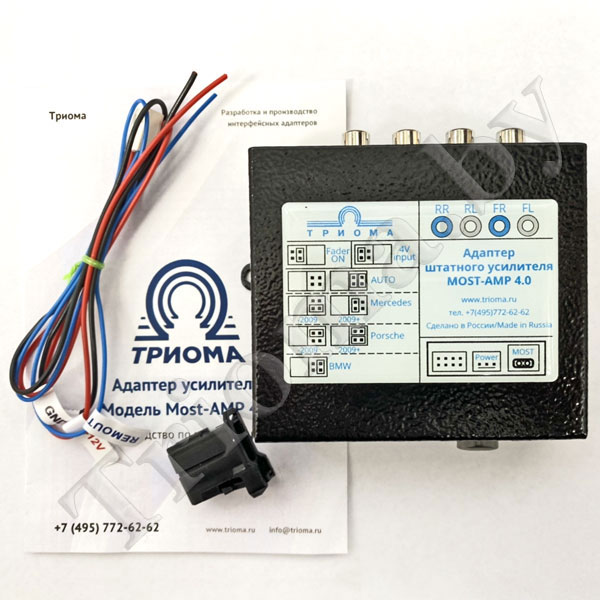

Комплектация:

Адаптер Most-AMP 4.0

Кабель питания

4 джампера (перемычки)

Инструкция

Опционально:

кабель WakeUp (необходим для MB w211 и w220) (за дополнительную плату)

коннектор (необходим для MB и BMW)
