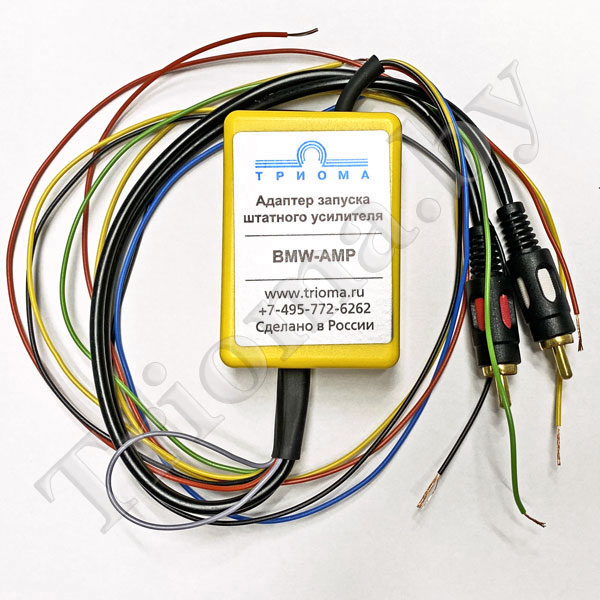

Адаптер усилителя BMW-AMP (DSP)

Адаптер позволяет сохранить в аудио-системе автомобиля штатный усилитель и акустику при замене штатного головного устройства на нештатное.

Совместим с автомобилями, оборудованными цифровым усилителем звука DSP

Предназначен для магнитол автомобилей:

BMW (X5 E53, E39 и т.п.)

Mini Cooper (2003)

Описание:

Данное устройство позволяет при замене штатного головного устройства сохранить в

аудиосистеме автомобиля BMW штатный усилитель с DSP. Устройство протестировано на

BMW X5 (E53), Mini Cooper (2003).

Адаптер включает усилитель в следующем режиме: громкость — максимум, тембр — 0,

баланс — 0, фадер — 0, входы адаптера рассчитаны на сигнал 1 вольт. Если выходы

магнитолы не соответствуют указанному параметру (1 вольт), возможно изготовление

адаптера с измененными параметрами.

Таким образом, регулировки громкости, тембров и баланса осуществляются самой

магнитолой. В том случае, когда вся акустика (передняя и задняя) подключена к

усилителю, регулировка фадер не поддерживается. Если к усилителю подключены

фронтальные выходы головного аппарата, т.е. усилитель работает только на переднюю

акустику, а заднюю акустику подключить непосредственно к выходам на заднюю акустику

головного устройства, тогда регулировка фадер будет функционировать.

Работа адаптера:

Адаптер однократно активирует штатный усилитель при появлении напряжения на

желтом проводе. Желтый провод контроллера должен быть соединен с проводом «ACC»

штатного усилителя и вместе с последним может быть подключен к контактам «ACC»

автомобиля или «Remout» устанавливаемой магнитолы. В первом случае усилитель будет

включаться при включении зажигания, во втором при включении магнитолы. Выключаться

— соответственно.

Адаптер содержит встроенные звуковые цепи для трансляции звукового сигнала,

выполненные по дифференциальной схеме с симметричными выходами. Также

допускается подключение звуковых выходов магнитолы напрямую к контактам штатного

усилителя без использования встроенных в контроллер звуковых цепей (в соответствии с

рисунком ниже). При таком подключении уровень сигнала уменьшится вдвое.

Обратите внимание: если штатный усилитель с DSP производства Philips, то одна из

пар «IN R» или «IN L» может быть заземлена в усилителе

Комплектация:

Адаптер BMW-AMP

Инструкция
